Cześć wszystkim!
Jeśli ktoś z Was zastanawia się nad modyfikacją radia Quansheng UV-K5/6 i dodaniem opcji odbiornika HF przy użyciu modułu SI-4732 v6.8 – właśnie to zrobiłem i chciałem się podzielić efektem.
Modyfikacja nie jest bardzo skomplikowana, choć wymaga trochę precyzji i cierpliwości.
Proces wygląda następująco:
- Wyciągnąć radio z obudowy, żeby to zrobić trzeba zdjąć pokrętło i baterie następnie lekko podważyć radio od dołu obudowy

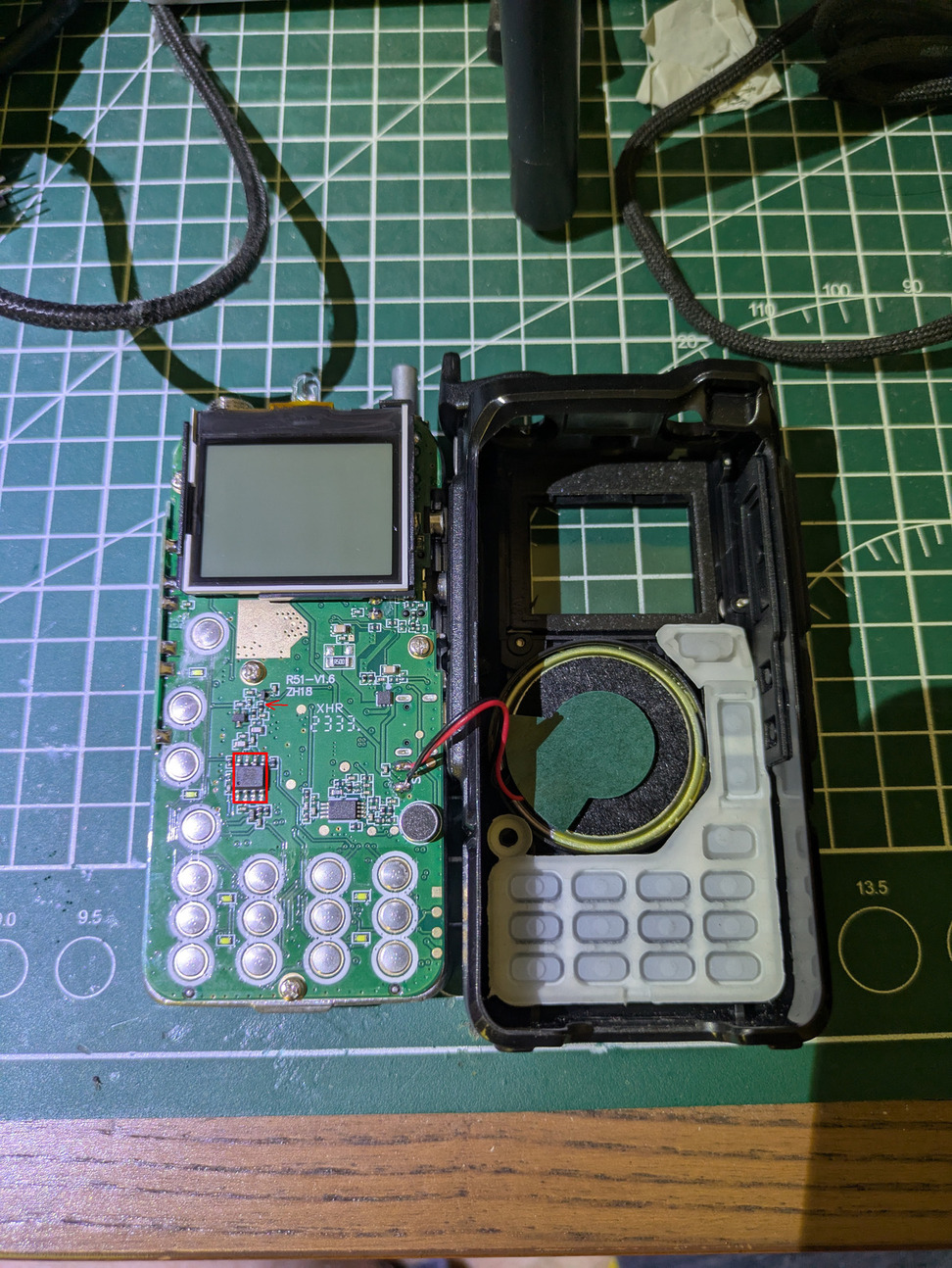

- odlutować jeden układ scalony (wskazany na zdjęciu)
- zdjąć wyświetlać (ostrożnie by nie uszkodzić taśmy)
- odlutować diodę LED

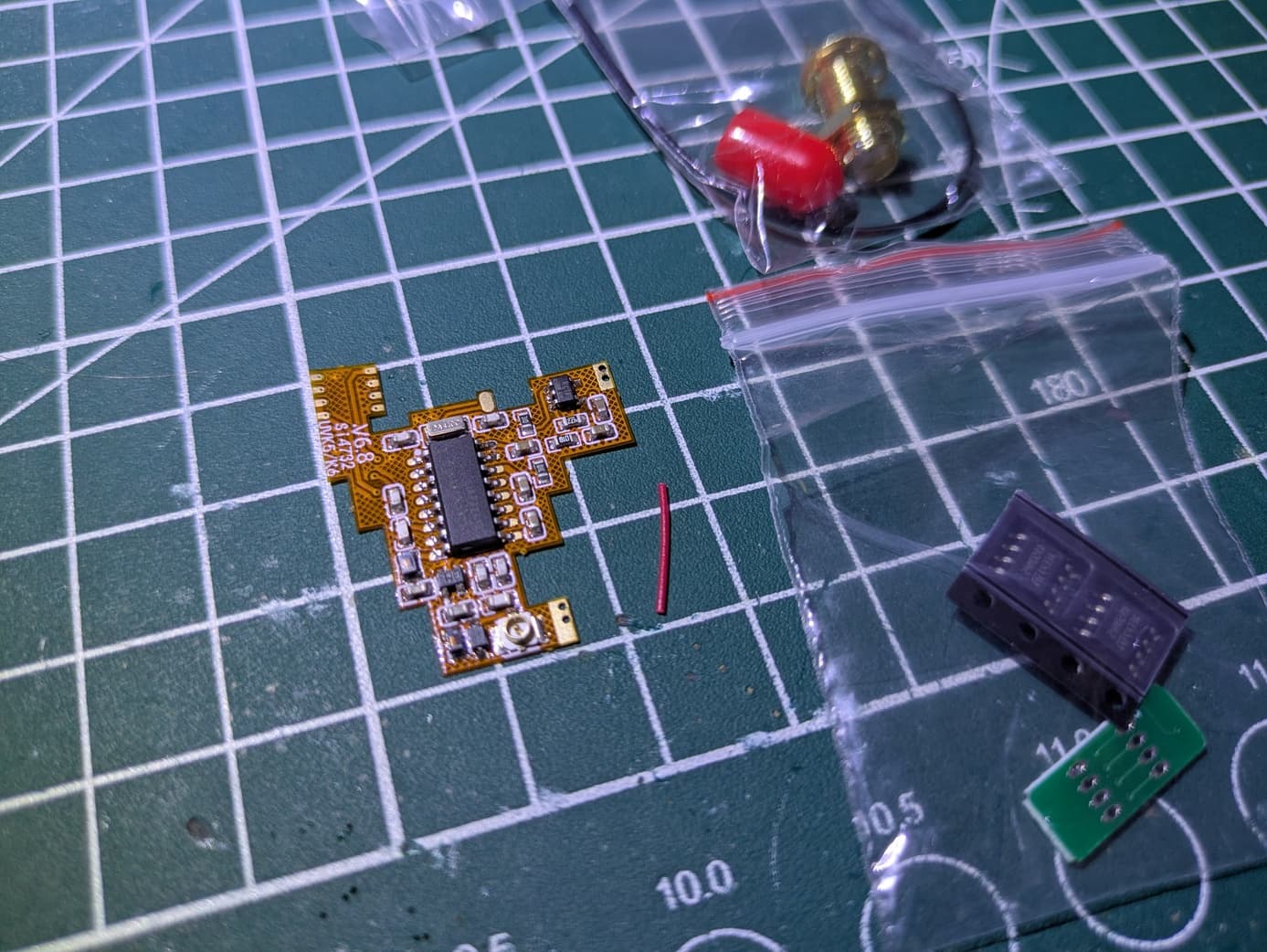

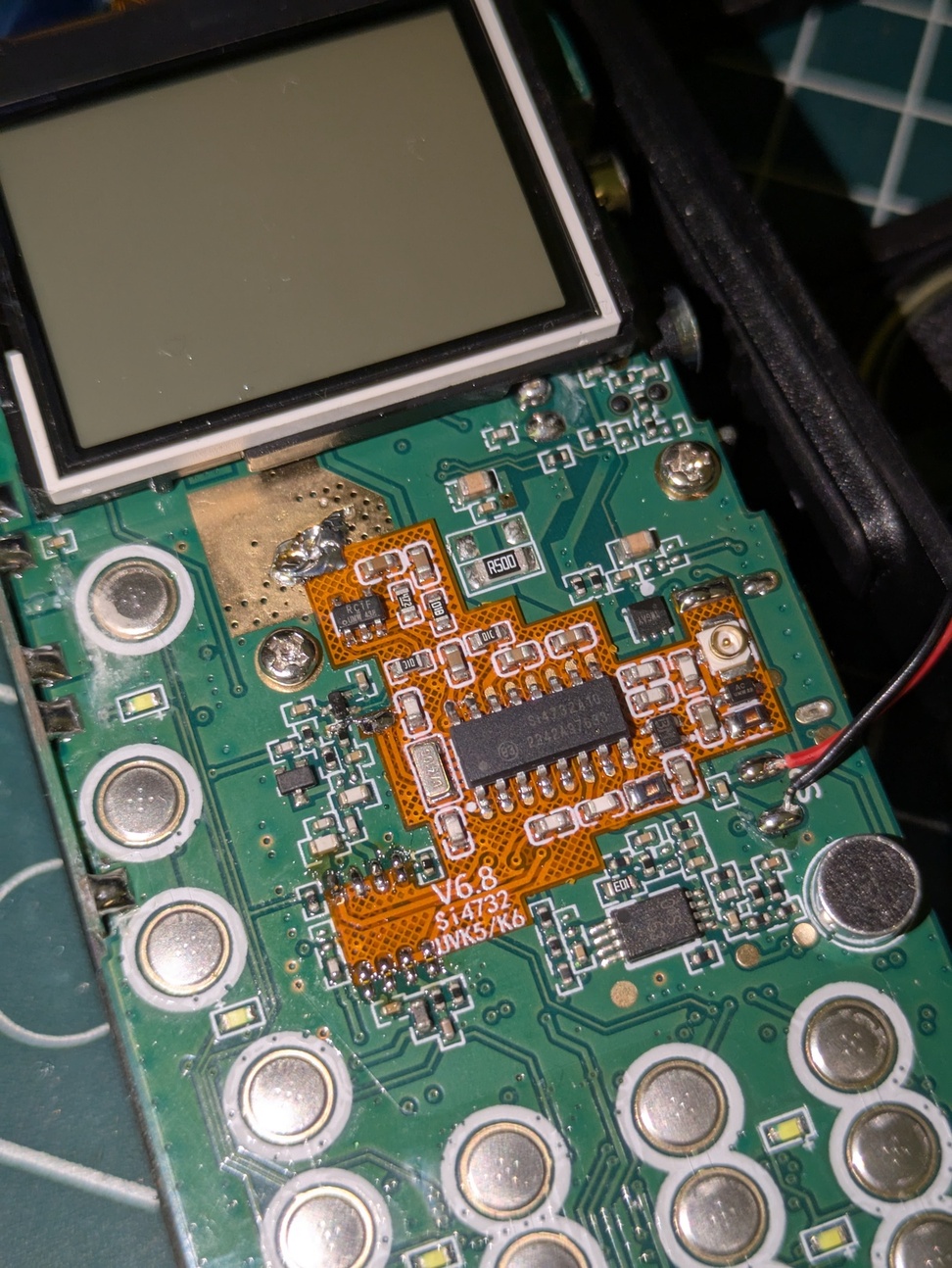

- wlutować moduł SI4732 (należy tez wlutować cienki przewód z modułu do rezystora zaznaczonego na zdjęciu czerwoną strzałką)
- poszerzyć otwór diody LED w obudowie na 6mm tak żeby gniazdo SMA się zmieściło
- wlutować przewód koncentryczny załączony w zestawie do gniazda SMA
- zamontować gniazdo SMA
- wcisnąć radio z powrotem do obudowy.

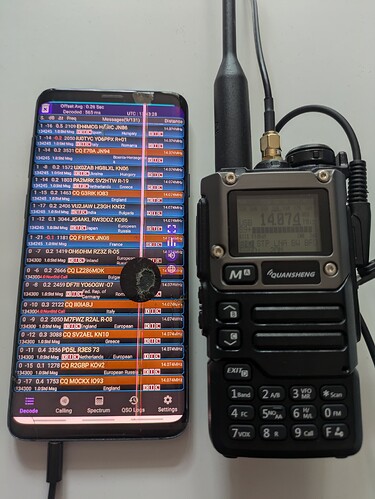

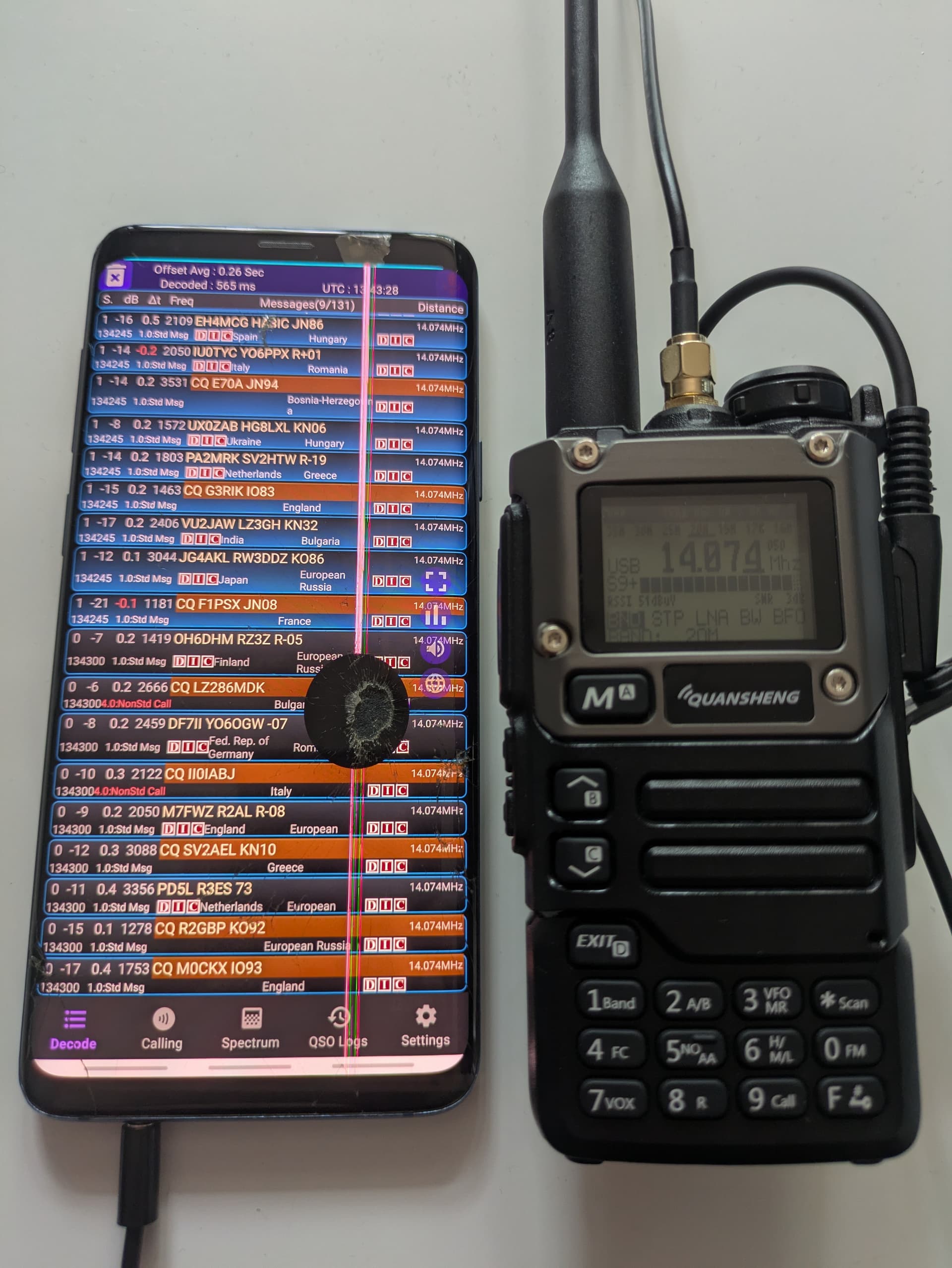

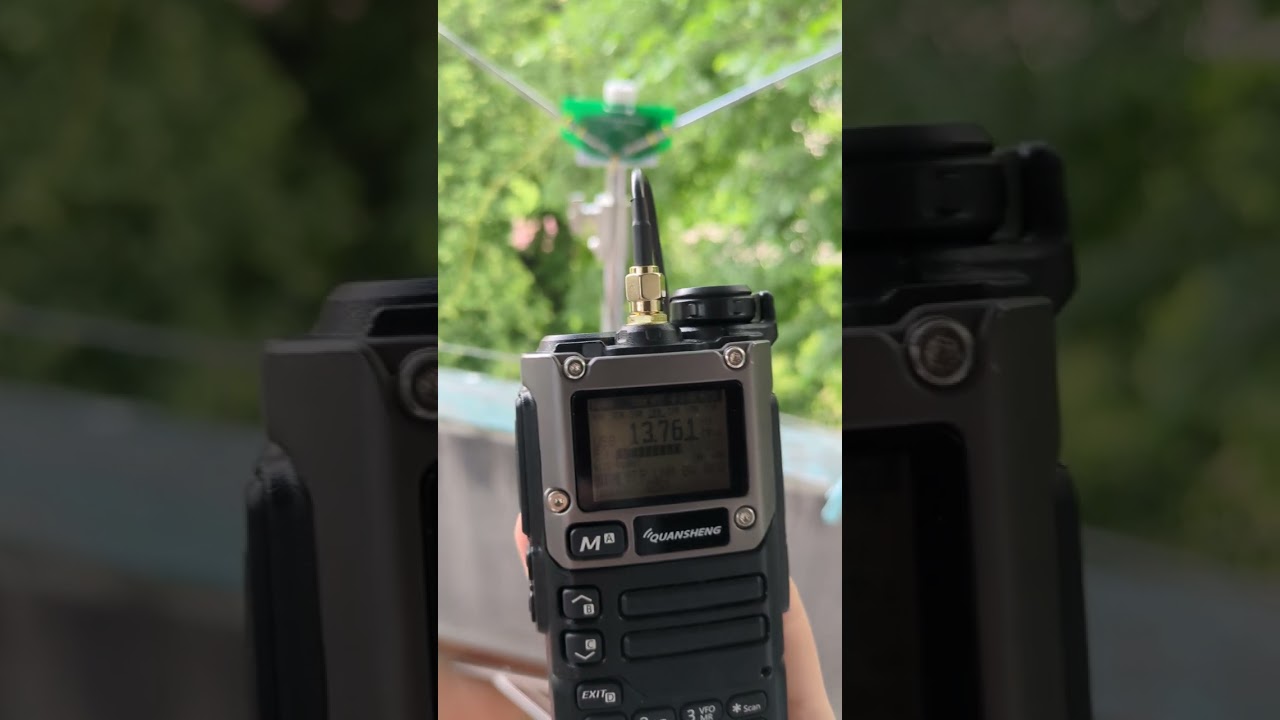

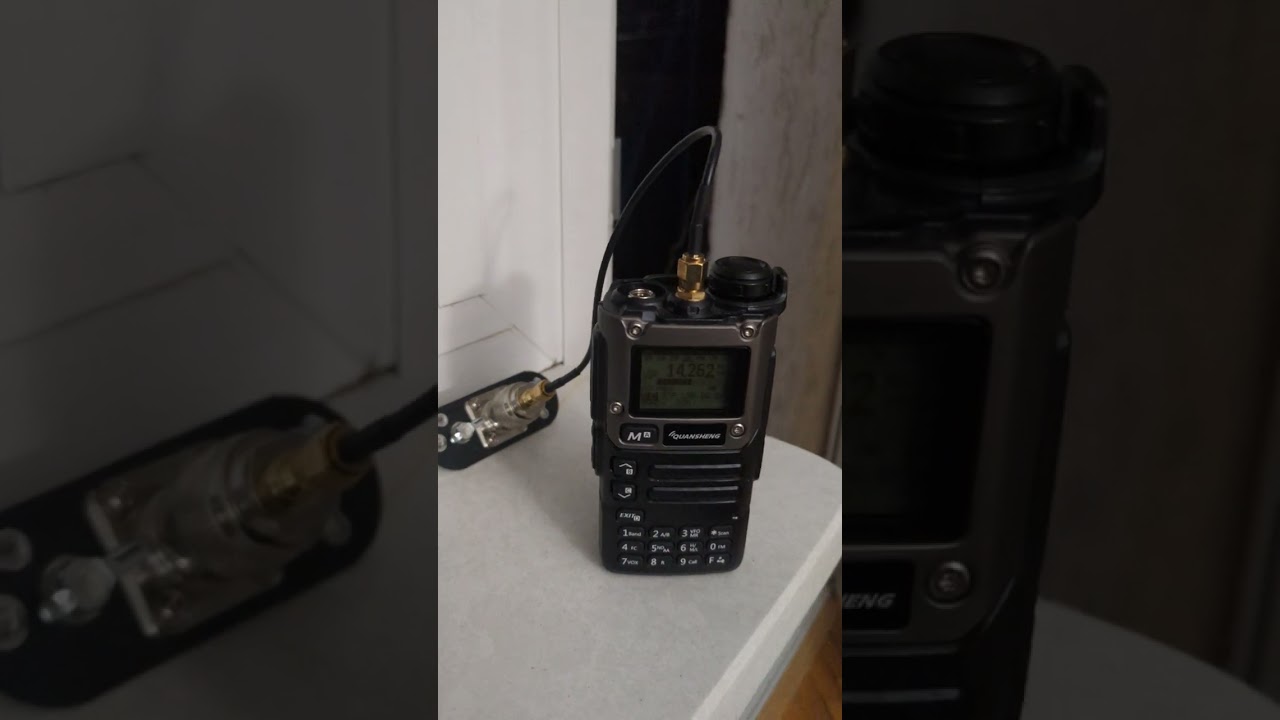

Po wlutowaniu modułu SI4732 v6.8 do UV-K5 i zgraniu odpowiedniego firmware’u (w moim wypadku to jest CEC_v0.51 HF) udało mi się uzyskać całkiem przyzwoity odbiór. Zakresy HF działają, można posłuchać emisji SSB, a jakość odbioru jest naprawdę zaskakująco dobra. Oczywiście nie ma co się spodziewać cudów, moduł kosztował 56PLN z AliExpress ale jak na taki koszt jestem bardzo zadowolony.
