Osoby uprawnione do prowadzenia szkolenia:
@lechu @kamash @illusion @tomeczek
Gdzie znajduje się urządzenie, jaki konkretnie jest to model:
Ploter Laserowy K40, laser CO₂ 50 W po wymianie tuby, pole robocze ok. 200×300 mm. Urządzenie modyfikowane.

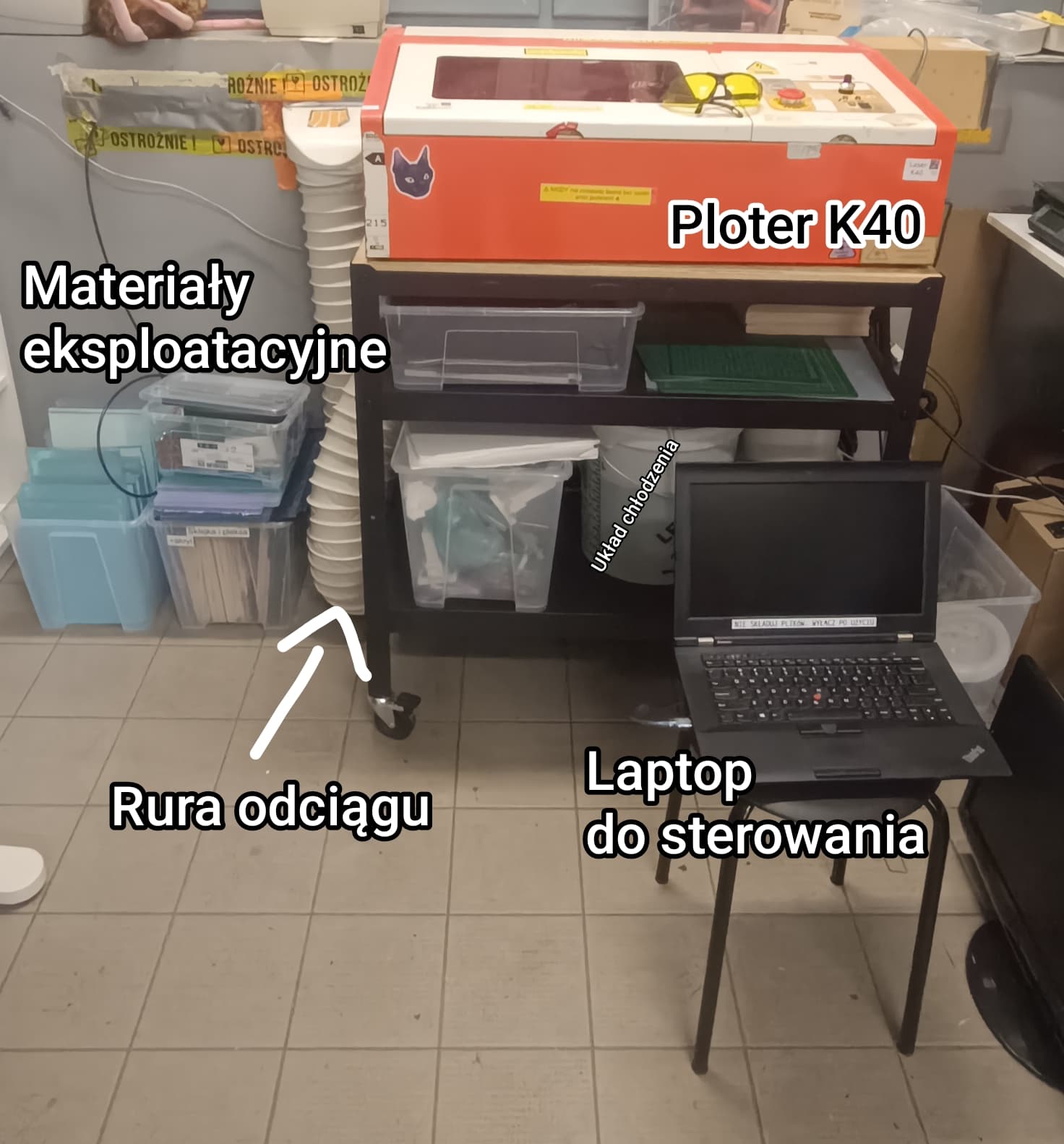

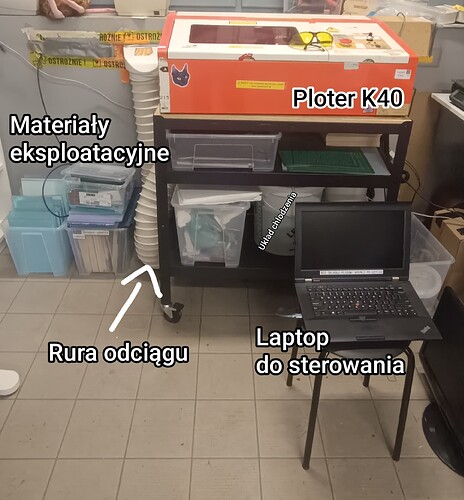

Urządzenie znajduje się w warsztacie prototypowania (pierwszej wnęce po lewej, pod oknem).
Zagrożenia związane z używaniem urządzenia:
Zagrożenia dotyczące człowieka:
Patrzenie bezpośrednio na laser może prowadzić do ślepoty.
Dodatkowo: dymy i gazy z obróbki mogą być drażniące lub toksyczne (albo po prostu śmierdzieć).
Zabezpieczenia nie powinny pozwolić na odpalenie lasera przy otwartej pokrywie.
Zagrożenia dotyczące samego urządzenia:
Cięcie może doprowadzić do pożaru. Nigdy nie zostawiaj urządzenia bez opieki.
Zapowietrzone chłodzenie wodne może uszkodzić tubę lasera. Czujnik przepływu powoduje blokadę wiązki podobnie jak otwarcie pokryw, więc należy sprawdzić przepływ wody w obiegu chłodzenia jeżeli wiązka się nie aktywuje.
Brudna optyka (lustra/soczewka) może się uszkodzić i zwiększa ryzyko zapłonu.
Zagrożenia dotyczące otoczenia:
Cięcie laserem może generować dym i uciążliwe zapachy. Poza tym asysta powietrzna zwyczajnie hałasuje.
Cięcie szczególnie uciążliwych materiałów (tworzywa sztuczne, guma) podczas większych spotkań (np. otwartych śród) jest z tego powodu zakazane.
Jakie kroki należy podjąć żeby uniknąć tych zagrożeń:
Jakich środków ochrony osobistej należy używać:
ROZSĄDEK i UWAGA
Urządzenie nie jest specjalnie niebezpieczne w normalnym użytkowaniu, ale wymaga świadomej obsługi i uważności.
Jakie są zalecane ale nie wymagane:
Na stanowisku dostępne są okulary ochronne. Ich używanie nie jest konieczne, ponieważ wizier klapy blokuje długość fali, na której pracuje laser.
Czy urządzenie wymaga stałego nadzoru podczas pracy:
TAK. Urządzenie nie można zostawić nawet na chwilę bez nadzoru, jeżeli osoba je używająca musi odejść, należy wyłączyć urządzenie lub znaleźć kogoś innego kto przypilnuje i w razie problemów zareaguje (musi to być osoba przeszkolona z używania urządzenia).
Software który jest wymagany do używania urządzenia lub jak się połączyć z urządzeniem:
K40 Whisperer + cokolwiek co generuje pliki .svg (Inkscape, dowolny CAD etc.).
Standardowy workflow: Inkscape (SVG) → K40 Whisperer (CZERWONY = cięcie, NIEBIESKI = grawer wektorowy, CZARNY = grawer rastrowy).
Uwaga: są też inne (potencjalnie lepsze) softy, ale jeszcze ich nie przetestowaliśmy.
Materiały:
Jakie materiały można używać:
- Sklejka
- Plexi (szkło akrylowe)
- Drewno
- Papier/karton – przy niskiej mocy
- Szkło
- (?) Poliwęglan (“policarbon” / PC) – technicznie można, ale tnie się słabo, a brudzi mocno
- Inne materiały – po upewnieniu się, że są bezpieczne i za zgodną maintainera
Jakich materiałów nie powinno się używać kiedy w spejsie są inni ludzie i z jakiego powodu (smród/głośność):
- Guma (uciążliwy smród)
- Skóry (ponoć też śmierdzi, nie testowaliśmy)
- Czegokolwiek, co z jakiegoś powodu okaże się uciążliwe dla otoczenia
Jakich materiałów w żadnym wypadku nie można używać:
- PVC / „vinyl” / skaje – wydziela chlorowodór i chlor – toksyczne, korozyjne, niszczą optykę, filtry i hakerów
- ABS – może wydzielać cyjanowodór, łatwo się pali
- Metale – K40 nie jest przeznaczony do cięcia metalu (ale można grawerować metale pokryte odpowiednią powłoką → alumark)
- Materiały o nieznanym składzie – ZAKAZ do czasu identyfikacji (SDS/etykieta)
Gdzie znaleźć dokumentację.
Dokumentację stanowiska można znaleźć w tym wątku na forum.
Instrukcja do K40 Whisperera dostępna jest tutaj.
W jaki sposób i komu zgłaszać problemy z urządzeniem.
Wszelkie problemy należy zgłaszać na forum w wątku dokumentacyjnym.
Można też równocześnie na telegramie (potencjalnie szybsza odpowiedź), ale tam może zaginąć, więc forum jest ważniejsze.
Warto także oznaczyć opiekunów stanowiska: @lechu @tomeczek @kamash @illusion
Prezentacja jak działa urządzenie:
1. Jak sprawdzić czy urządzenie nadaje się w danym momencie do użytku:
- Wyciąg, kompresor od air-assist i pompa chłodzenia powinny uruchomić się równolegle z urządzeniem (będzie słychać)
- Można przeprowadzić test na odpadku sklejki (na pulpicie znajduje się przycisk do testowego strzału) -- powinniśmy zobaczyć wychylenie wskazówki amperomierza i zobaczyć wypaloną plamę na sklejce
2. Jakie kroki należy podjąć jeżeli urządzenie nie nadaje się do użytku:
- Oznacz urządzenie „NIE UŻYWAĆ” (labelarka powinna znajdować się na regale obok)
- Opisz problem na forum (koniecznie).
- Możesz poprosić o pomoc na telegramie (opcjonalnie).
- Wskazówka: jeżeli działa wszystko oprócz samego lasera - sprawdź pozycję przycisku "laser enabled" na pulpicie
3. Jak włączyć urządzenie

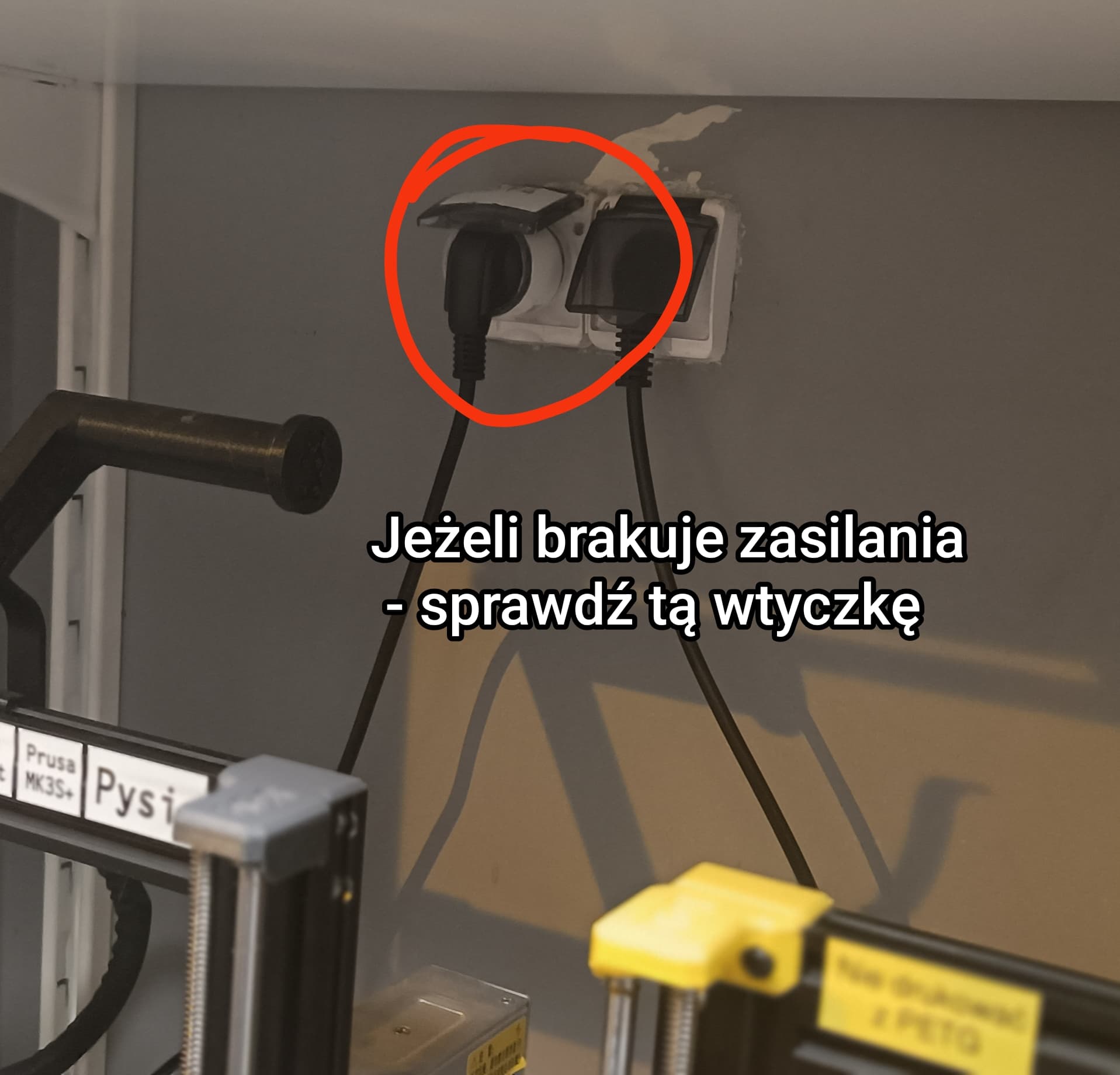

- Sprawdzamy, czy sprzęt jest podpięty do prądu (wskazówka: często odłączona jest inteligentna wtyczka na ścianie po prawej)

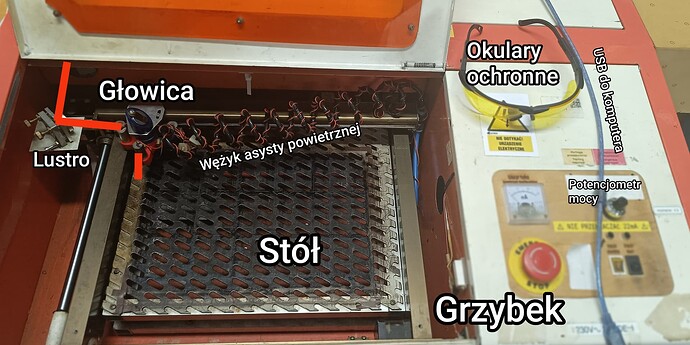

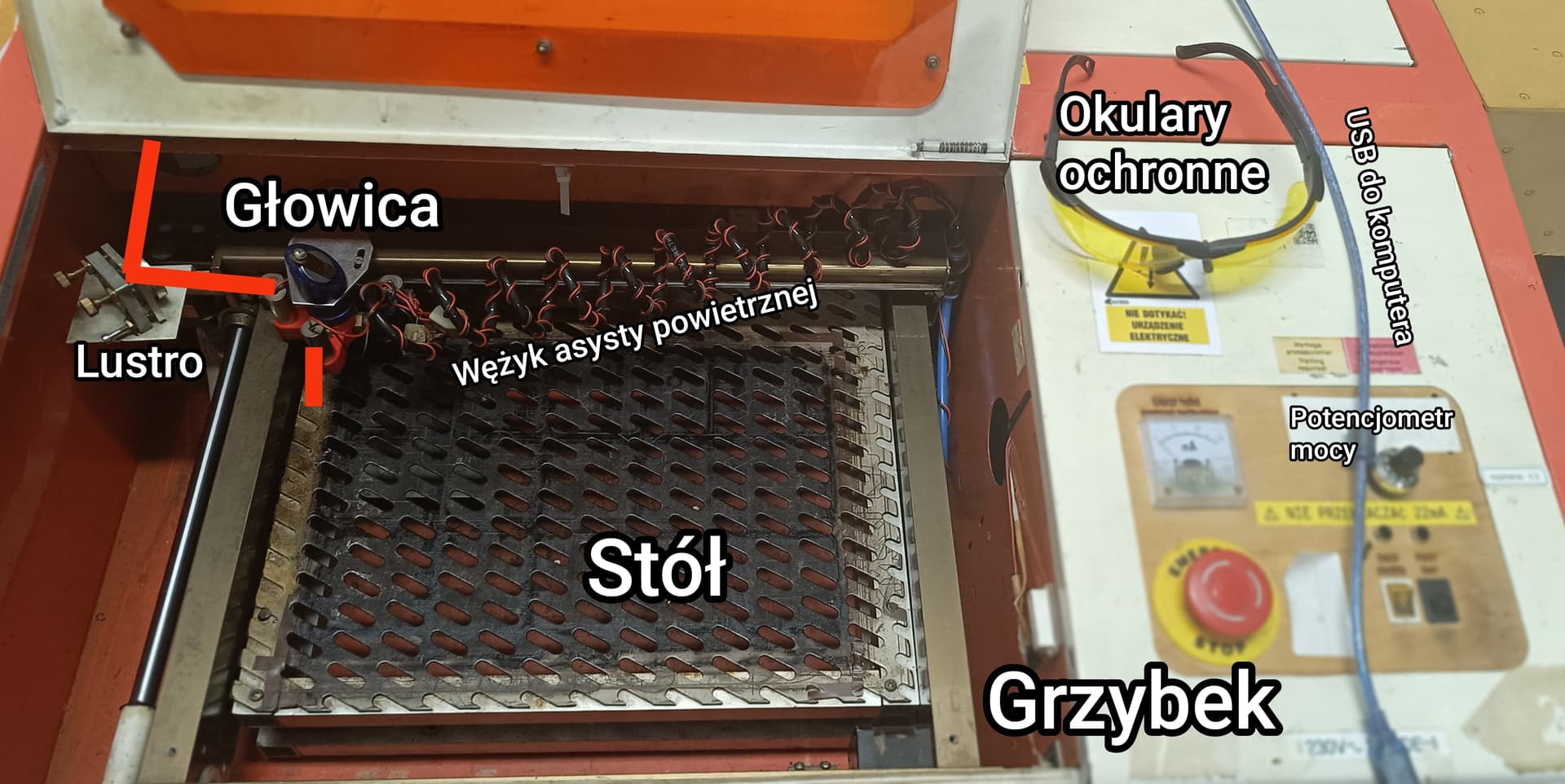

- Przekręcamy grzybek zgodnie ze wskazówkami zegara (uruchamia jednocześnie laser, wyciąg i chłodzenie)
- Niebieski kabel USB wpinamy do laptopa, z którego będziemy sterować laserem
4. Jak je awaryjnie wyłączyć
- Wciskamy czerwony grzybek
5. Gdzie jest gaśnica
- Najpierw wciskamy grzybek - włączony air-assist wzmacnia płomień, często jego wyłączenie przy zamkniętej pokrywie wystarczy.

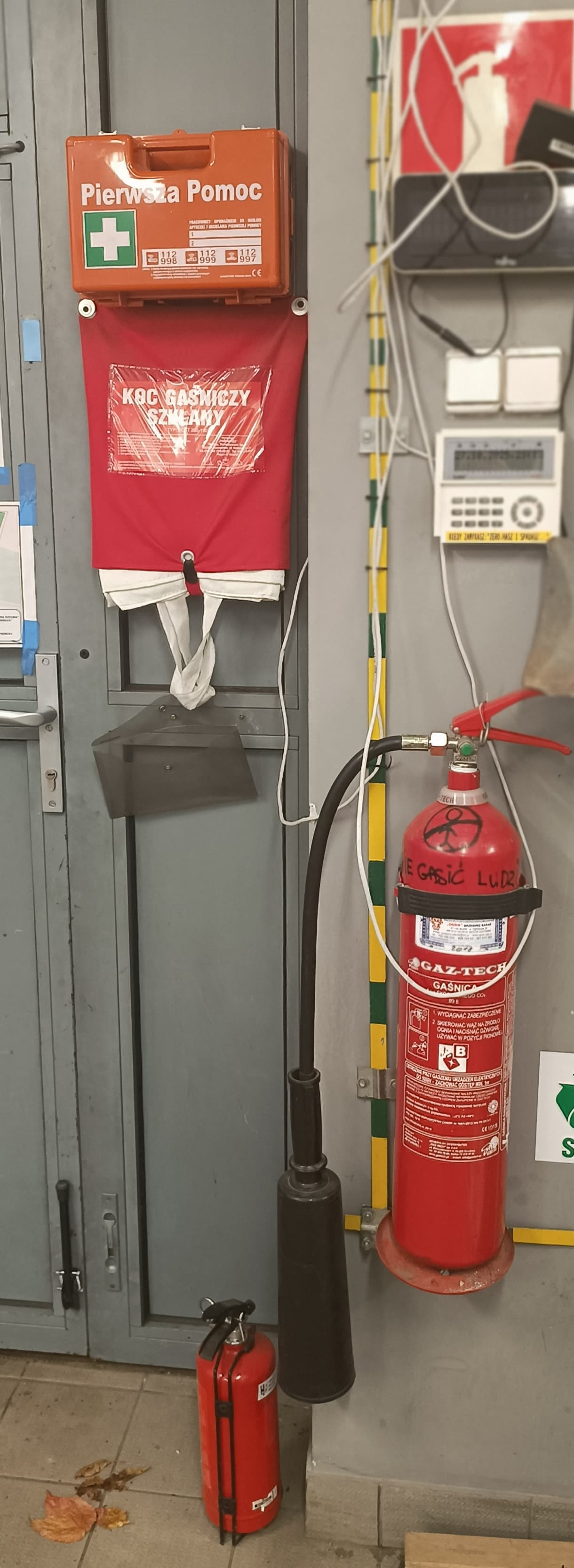

- Najbliższe gaśnice CO₂ i ABC znajdują się przy drzwiach wejściowych - użyj, jeżeli płomień nie gaśnie natychmiast.
- [Do uzupełnienia: który typ gaśnicy?]
6. Jak wkładać/wyciągać materiały żeby nie uszkodzić i nierozkalibrować urządzenia:
- Materiał układaj płasko; nie opieraj o głowicę/prowadnice; nie wyginaj stołu (nie chcesz go potem kalibrować)
- Usuń drobiny/pył ze stołu i komory (możesz użyć odkurzacza).
- Czarny maź po cięciu sklejki daje się wyczyścić acetonem.
- Nie dotykaj optyki bez potrzeby (trzeba ją raz na jakiś czas wyczyścić, ale zostaw to maintainerom i przypomnij się, jeżeli rezultaty pracy są kiepskie, dobrym wskaźnikiem jest ostrość czerwonych wskaźników pozycjonowania)
7. Jak przygotować poprawny plik svg:
- Inkscape: RED (255,0,0)=cięcie; BLUE (0,0,255)=grawer wektorowy; BLACK=raster; ścieżki mają mieć stroke (nie fill). Możesz wstawić obrazek rastrowy w skali szarości. Zapisz jako Plain SVG.
- Adobe Illustrator: workflow taki sam jak w Inkscapie, ale z jakiegoś powodu potrafi czasem zepsuć kolory.
8. Obsługa K40:
- Uruchamiamy, wczytujemy przykładowy plik svg, pokazujemy czym różni się grawer wektorowy od rastrowego i od cięcia wektorowego.
- Zwrócić uwagę, że szybkość ruchów głowicy ustawiamy w programie, ale moc lasera fizycznym potencjometrem z pulpitu urządzenia.
9. Gdzie wyrzucić odpady
- Skrawki, które mogą być jeszcze przydatne (o wielkości karty kredytowej lub większej) można zwrócić do pudełka z materiałami.
- Pozostałe odpadu wyrzucamy do odpowiednich kubłów (sklejka do odpadów zmieszanych).
Jakie konsekwencje czekają osoby nie przestrzegające zasad bezpieczeństwa.
W przypadku nie przestrzegania zasad BHP, pozostawiania urządzenia bez opieki lub używania materiałów zakazanych można wyłapać bana na używanie urządzenia.
W przypadku uszkodzenia związanego z nieprawidłowym używaniem (niezgodnym z instrukcją i szkoleniem) osoba taka może być pociągnięta do odpowiedzialności finansowej.
Zwróć uwagę: nie zgłoszenie incydentu/awarii gdy taka nastąpiła również jest naruszeniem zasad BHP.
Gdzie znaleźć ogólnodostępne materiały eksploatacyjne.
Materiały eksploatacyjne (sklejka, pleksa) znajduję się na półeczce pod laserem.
Izopropanol do czyszczenia stołu znajduje się przy drukarkach, aceton w hardroomie.
Taśmy klejące (czasem przydatne) znajdują się w hardroomie.
* Przy każdym punkcie zapytaj czy osoba szkolona zrozumiała przekaz i czy ma pytania.
